Архитектура построения системы


От описания основных компонентов перейдем к архитектуре взаимодействия программного обеспечения в системе World Wide Web. WWW построена по хорошо известной схеме "клиент-сервер". На рисунке 3.25 показано, как разделены функции в этой схеме.

Программа-клиент выполняет функции интерфейса пользователя и обеспечивает доступ практически ко всем информационным ресурсам Internet. В этом смысле она выходит за обычные рамки работы клиента только с сервером определенного протокола, как это происходит в telnet, например. Отчасти, довольно широко распространенное мнение, что Mosaic или Netscape, которые безусловно являются WWW-клиентами, это просто графический интерфейс в Internet, является верным. Однако, как уже было отмечено, базовые компоненты WWW-технологии (HTML и URL) играют при доступе к другим ресурсам Mosaic не последнюю роль, и поэтому мультипротокольные клиенты должны быть отнесены именно к World Wide Web, а не к другим информационным технологиям Internet. Фактически, клиент - это интерпретатор HTML. И как типичный интерпретатор, клиент в зависимости от команд (разметки) выполняет различные функции. В круг этих функций входит не только размещение текста на экране, но и обмен информацией с сервером по мере анализа полученного HTML-текста, что наиболее наглядно происходит при отображении встроенных в текст графических образов. При анализе URL-спецификации или по командам сервера клиент запускает дополнительные внешние программы для работы с документами в форматах, отличных от HTML, например GIF, JPEG, MPEG, Postscript и т.п. Вообще говоря, для запуска клиентом программ независимо от типа документа была разработана программа Luncher, но в последнее время гораздо большее распространение получил механизм согласования запускаемых программ через MIME-типы.

Другую часть программного комплекса WWW составляет сервер протокола HTTP, базы данных документов в формате HTML, управляемые сервером, и программное обеспечение, разработанное в стандарте спецификации CGI. До самого последнего времени (до образования Netscape) реально использовалось два HTTP-сервера: сервер CERN и сервер NCSA. Но в настоящее время число базовых серверов расширилось. Появился очень неплохой сервер для MS-Windows и Apachie-сервер для Unix- платформ. Существуют и другие, но два последних можно выделить из соображений доступности использования. Сервер для Windows - это shareware, но без встроенного самоликвидатора, как в Netscape. Учитывая распространенность персоналок в нашей стране, такое программное обеспечение дает возможность попробовать, что такое WWW. Второй сервер - это ответ на угрозу коммерциализации. Netscape уже не распространяет свой сервер Netsite свободно и прошел слух, что NCSA-сервер также будет распространяться на коммерческой основе. В результате был разработан Apachie, который по словам его авторов будет freeware, и реализует новые дополнения к протоколу HTTP, связанные с защитой от несанкционированного доступа, которые предложены группой по разработке этого протокола и реализуются практически во всех коммерческих серверах.

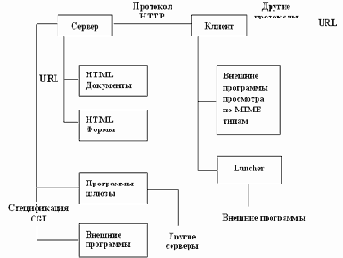

Рис. 3.25. Архитектура WWW-технологии

База данных HTML-документов - это часть файловой системы, которая содержит текстовые файлы в формате HTML и связанные с ними графику и другие ресурсы. Особое внимание хотелось бы обратить на документы, содержащие элементы экранных форм. Эти документы реально обеспечивают доступ к внешнему программному обеспечению.

Прикладное программное обеспечение, работающее с сервером, можно разделить на программы-шлюзы и прочие. Шлюзы - это программы, обеспечивающие взаимодействие сервера с серверами других протоколов, например ftp, или с распределенными на сети серверами Oracle. Прочие программы - это программы, принимающие данные от сервера и выполняющие какие-либо действия: получение текущей даты, реализацию графических ссылок, доступ к локальным базам данных или просто расчеты.

Все, что было сказано до этого момента, можно отнести к классической схеме World Wide Web. В настоящее время следует говорить об изменении общей архитектуры.

Как видно из рисунка 3.26, к середине 1996 года произошли некоторые изменения в архитектуре сервиса World Wide Web.

Произошел возврат к модульной структуре сервера World Wide Web. Этот возврат был реализован в виде спецификации API. API - это спецификация разработки прикладных модулей, которые встраиваются в сервер, точнее редактируются совместно с модулями сервера. Применение во всех серверах многопотоковой технологии выполнения подзадач делает такой способ расширения возможностей сервера более экономичным с точки зрения ресурсов вычислительной установки, чем разработка CGI-скриптов.

В дополнение к HTML активно стал применяться еще один язык разметки - VRML (Virtual Reality Modeling Language). В данном случае речь идет об описании трехмерных сен и возможности "бродить" по этим мирам. При этом в VRML также, как и в HTML предусмотрены гипертекстовые ссылки, что позволяет создавать смешанные базы данных, где информационный архив, например, можно представить в виде книг в библиотеке, среди которых может путешествовать автор, выбирая нужную ему тематику и источник, которые затем представляются в формате документа HTML.

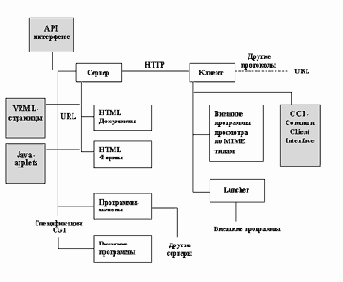

Рис. 3.26. Архитектура World Wide Web к середине 1996 года

Java-applet'ы - это мобильные коды Java, ссылки на которые вмонтированы в тело документа. При доступе к такому документу программа просмотра пользователя предварительно анализирует документ на предмет наличия в нем такого типа ссылок, и, если они существуют, то подкачивает мобильные коды в свою память. Коды могут сразу выполняться по мере размещения их на компьютере пользователя, но могут активироваться и при помощи специальных команд.

Как видно из рисунка, изменения коснулись и клиентской части технологии. В настоящее время происходит постепенный переход от простой классической архитектуры клиент-сервер к архитектуре с сервером приложений, в роли которого выступает программа-клиент. В частности, NCSA опубликовала спецификацию CCI (Common Client Interface) для разработки приложений для работы с сервисами World Wide Web через программу Mosaic.

Завершая обсуждение архитектуры World Wide Web хотелось бы еще раз подчеркнуть, что ее компоненты существуют практически для всех типов компьютерных платформ и свободно доступны в сети. Любой, кто имеет доступ в Internet, может создать свой WWW-сервер, или, по крайней мере, посмотреть информацию с других серверов.
