Админисрирование сети и сервисов INTERNET



Уровень прикладных программ или приложений


определяет протоколы обмена данными этих прикладных программ. В Internet к этому уровню могут быть отнесены такие протоколы, как: FTP, TELNET, HTTP, GOPHER и т.п.

Вообще говоря, стек протоколов TCP отличается от только что рассмотренного стека модели OSI. Обычно его можно представить в виде схемы, представленной на рисунке 2.2.

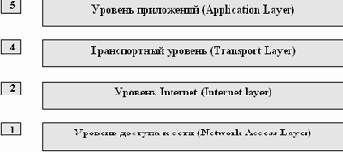

Рис. 2.2. Структура стека протоколов TCP/IP

В этой схеме на уровне доступа к сети располагаются все протоколы доступа к физическим устройствам. Выше располагаются протоколы межсетевого обмена IP, ARP, ICMP. Еще выше основные транспортные протоколы TCP и UDP, которые кроме сбора пакетов в сообщения еще и определяют какому приложению необходимо данные отправить или от какого приложения необходимо данные принять. Над транспортным уровнем располагаются протоколы прикладного уровня, которые используются приложениями для обмена данными.

Базируясь на классификации OSI (Open System Integration) всю архитектуру протоколов семейства TCP/IP попробуем сопоставить с эталонной моделью (рисунок 2.3).

Рис. 2.3. Схема модулей, реализующих протоколы семейства TCP/IP в узле сети

Прямоугольниками на схеме обозначены модули, обрабатывающие пакеты, линиями - пути передачи данных. Прежде чем обсуждать эту схему, введем необходимую для этого терминологию.

Драйвер - программа, непосредственно взаимодействующая с сетевым адаптером.

Модуль - это программа, взаимодействующая с драйвером, с сетевыми прикладными программами или с другими модулями.

Схема приведена для случая подключения узла сети через локальную сеть Ethernet, поэтому названия блоков данных будут отражать эту специфику.

Сетевой интерфейс - физическое устройство, подключающее компьютер к сети. В нашем случае - карта Ethernet.

Кадр - это блок данных, который принимает/отправляет сетевой интерфейс.

IP-пакет - это блок данных, которым обменивается модуль IP с сетевым интерфейсом.

UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP.

TCP-сегмент - блок данных, которым обменивается модуль IP с модулем TCP.

Прикладное сообщение - блок данных, которым обмениваются программы сетевых приложений с протоколами транспортного уровня.

Инкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола. Например, упаковка IP-пакета в кадр Ethernet или TCP-сегмента в IP-пакет. Согласно словарю иностранных слов термин "инкапсуляция" означает "образование капсулы вокруг чужих для организма веществ (инородных тел, паразитов и т.д.)". В рамках межсетевого обмена понятие инкапсуляции имеет несколько более расширенный смысл. Если в случае инкапсуляции IP в Ethernet речь идет действительно о помещении пакета IP в качестве данных Ethernet-фрейма, или, в случае инкапсуляции TCP в IP, помещение TCP-сегмента в качестве данных в IP-пакет, то при передаче данных по коммутируемым каналам происходит дальнейшая "нарезка" пакетов теперь уже на пакеты SLIP или фреймы PPP.

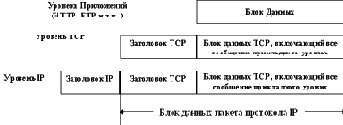

Рис. 2.4. Инкапсуляция протоколов верхнего уровня в протоколы TCP/IP

Вся схема (рисунок 2.4) называется стеком протоколов TCP/IP или просто стеком TCP/IP. Чтобы не возвращаться к названиям протоколов расшифруем аббревиатуры TCP, UDP, ARP, SLIP, PPP, FTP, TELNET, RPC, TFTP, DNS, RIP, NFS:

TCP - Transmission Control Protocol - базовый транспортный протокол, давший название всему семейству протоколов TCP/IP.

UDP - User Datagram Protocol - второй транспортный протокол семейства TCP/IP. Различия между TCP и UDP будут обсуждены позже.

ARP - Address Resolution Protocol - протокол используется для определения соответствия IP-адресов и Ethernet-адресов.

SLIP - Serial Line Internet Protocol (Протокол передачи данных по телефонным линиям).

PPP - Point to Point Protocol (Протокол обмена данными "точка-точка").

FTP - File Transfer Protocol (Протокол обмена файлами).

TELNET - протокол эмуляции виртуального терминала.

RPC - Remote Process Control (Протокол управления удаленными процессами).

TFTP - Trivial File Transfer Protocol (Тривиальный протокол передачи файлов).

DNS - Domain Name System (Система доменных имен).

RIP - Routing Information Protocol (Протокол маршрутизации).

NFS - Network File System (Распределенная файловая система и система сетевой печати).

При работе с такими программами прикладного уровня, как FTP или telnet, образуется стек протоколов с использованием модуля TCP, представленный на рисунке 2.5.



Рис. 2.5. Стек протоколов при использовании модуля TCP

При работе с прикладными программами, использующими транспортный протокол UDP, например, программные средства Network File System (NFS), используется другой стек, где вместо модуля TCP будет использоваться модуль UDP (рисунок 2.6).



Рис. 2.6. Стек протоколов при работе через транспортный протокол UDP

При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот, с многих входов на один выход. Так, драйвер ENET может направить кадр либо модулю IP, либо модулю ARP, в зависимости от значения поля "тип" в заголовке кадра. Модуль IP может направить IP-пакет либо модулю TCP, либо модулю UDP, что определяется полем "протокол" в заголовке пакета.

Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения.

Все указанные выше значения прописываются в заголовке сообщения модулями на отправляющем компьютере. Так как схема протоколов - это дерево, то к его корню ведет только один путь, при прохождении которого каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование в соответствии с этими отметками.

Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.
