Настройка операционной системы и сетевые интерфейсы


Прежде чем начать описание настроек сетевых интерфейсов, обратим свое внимание на особенности операционной системы, которая должна работать с сетью TCP/IP. Чаще всего при этом подразумевается операционная система Unix. Мы не будем отступать от этой традиции. Рассмотрим настройку ОС вручную, а не с использованием диалоговых средств, которые широко применяются в HP-UX, IRIX, SCO и т. п. В Unix все равно все сводится к выполнению тех же самых команд, но только программами или скриптами. Администратор всегда может воспользоваться интерфейсом командной строки, чтобы поправить настройки, выполненные ранее рекомендованными в руководстве по администрированию средствами.

Для того, чтобы система работала со стеком протоколов TCP/IP необходимо соответствующим образом настроить ядро системы. В системах клона BSD конфигурация определяется в фале типа /usr/sys/conf, Например, во FreeBSD 2.x, - это файл /sys/i386/conf/GE-NERIC, если речь идет о только что установленной системе.

Обычно, на основе этого файла делают копию, которую называют local, и в этой копии проводят изменения настроек. В этом файле следует определить, чаще всего раскомментировать, строки, которые определяют сетевые интерфейсы, например, ed0 или ed1, если речь идет о Ethernet. Кроме этого, если машина будет работать шлюзом, нужно указать опцию GATEWAY, если нужно использовать распределенную файловую систему, то нужно заказать также соответствующие опции. Для таких протоколов, как SLIP и PPP, нужно определить еще и псевдоустройства. Ниже приведен пример такого файла конфигурации, точнее фрагмент.

Файл конфигурации ядра FreeBSD 2.x.

quest:/usr/src/sys/i386/conf:\[6\]>cat QUEST options NFS #Network File System options GATEWAY #Host is a Gateway (forwards packets) device sio0 at isa? port "IO_COM1" tty irq 4 vector siointr device sio1 at isa? port "IO_COM2" tty irq 3 vector siointr device lpt0 at isa? port? tty irq 7 vector lptintr device ed0 at isa? port 0x280 net irq 9 iomem 0xd8000 vector edintr device ed1 at isa? port 0x300 net irq 5 iomem 0xd8000 vector edintr pseudo-device loop pseudo-device ether pseudo-device log pseudo-device sl 2


Из этого фрагмента видно, что данная машина позволяет работать с распределенной файловой системой, является шлюзом, имеет два сетевых интерфейса Ethernet: ed0 и ed1, а также еще два интерфейса на последовательных портах: sl0 и sl1, что соответствует портам sio0 и sio1.

Для того, чтобы данная конфигурация была реализована, надо пересобрать ядро. Для этого выполняется процедура генерации make-файлов, и после этого выполняется программа make. Как только новое ядро собрано его можно копировать в корень на место существующего ядра, но при этом надо не забыть сохранить старое ядро. Обычно Unix позволяет указать при загрузке имя файла ядра, что позволит загрузиться на машине, новое ядро которой оказалось неработоспособным.

В системах клона System 5, настройки ядра распределены по многим фалам. Здесь лучше воспользоваться стандартными средствами конфигурации типа SAM в HP-UX, т.к. можно просто забыть что-нибудь подправить.

При настройках Windows NT систему можно сконфигурировать для работы с сетями TCP/IP как при установке, так и потом, по мере необходимости. Правда отложенная конфигурация приведет к перезагрузке системы. Настраивается сеть из меню network в меню control panel. Там также определяется тип интерфейса и копируется с дистрибутива драйвер для данного интерфейса. Потом для интерфейса определяется семейство протоколов, где среди протоколов Microsoft можно найти и TCP/IP. Далее интерфейсу назначается IP-адрес, определяется шлюз и сервер доменных имен. Другие параметры, типа сервиса WINS (Windows Internet Name System), мы рассматривать не будем, т.к. это касается только Windows, а не Internet вообще.

При установке стека TCP/IP на машины с операционной системой MS-DOS следует иметь в виду, что здесь надо установить все выше описанное, но только в отличии от выше перечисленных операционных систем все программное обеспечение является прикладными задачами, а не частью операционной системы, поэтому никакой перенастройки ядра не происходит. Общая схема машины с OC MS-DOS, поддерживающей стек TCP/IP будет выглядеть так, как показано на рисунке 2.23.

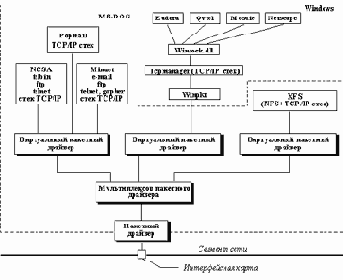

Рис. 2.23. Структура стека программного обеспечения для поддержки стека протоколов TCP/IP на персональном компьютере

Естественно, что все эти модули, которые представлены на рисунке 2.23 должны быть указаны в файлах config.sys и autoexec.bat. Примеры содержания файлов autoexec.bat и config.sys приведены ниже и основаны они на настройке персонального компьютера notebook, который работает с сетью либо через сетевой PCMCI-адаптер Ethernet, либо через PCMCI-модем, что и отражено в вариантной загрузке.

Пример файла autoexec.bat

@ECHO OFF set tz=MSK set temp=c:\temp set tmp=c:\temp PATH C:\WINWORD;C:\;C:\NC5;C:\WINDOWS;C:\DOS;C:\UT;C:\ME;c:\spelchek\g4; c:\spelchek\logs;c:\photo; goto %config% :Network PATH %PATH%c:\network\tel;c:\network\xfs; :Dial-in :Local LH CYRILLIC LH C:\DOS\SHARE.EXE /l:500 /f:5100 nc

При работе через сетевой адаптер все интерфейсы устанавливаются только в config.sys, а в autoexec.bat подправляется только переменная окружения PATH.

Содержание файла config.sys

[menu] menuitem=Local, Load Computer without any drivers. menuitem=Network, Start Computer with Ethernet Network Conection. menuitem=Dial-in, Start Computer in Local Mode with Dial-in Connection. [common] rem common statments [Local] rem ordinal [Network] rem network interface installation device=c:\network\pktdrv\accopen.exe /int=5 /port=300 /mem=0000 DEVICE=C:\DOS\HIMEM.SYS DEVICE=c:\dos\emm386.exe noems

[Dial-in] DEVICE=C:\DOS\HIMEM.SYS DEVICE=c:\dos\emm.386.exe noems ; PCMCI modem DEVICEHIGH=C:\PCMCIA\SSVADEM.SYS DEVICEHIGH=C:\PCMCIA\AMICS.SYS DEVICEHIGH=C:\PCMCIA\PCMODEM.SYS

Впрочем, для различных систем и для различных пакетов, настройки могут довольно сильно отличаться, но структура всегда будет одной и той же.

Таким образом, после сборки нового ядра в системах Unix и Windows NT, или после выполнения настройки MS-DOS в системе появляются сетевые интерфейсы, стек протоколов TCP/IP и возможность совместной настройки интерфейсов и стека протоколов.
