- это коллективный продукт американских университетов, который был разработан для работы сети NFSNET. Права copyright закреплены за Корнельским университетом, хотя части кода являются собственностью других университетов и ассоциаций.

Gated - это модульная программа предназначенная организации много функционального шлюза, который мог бы обслуживать как внутреннюю маршрутизацию, так и внешнюю. Gated поддерживает протоколы RIP (версии 1 и 2), HELLO, OSPF версии 2, EGP версии 2 и BGP версий от 2 до 4. Все перечисленные возможности относятся к версии 3.5. На системах типа HPUX 9.x или IRIX 6.x могут стоять и более ранние версии, которые всего этого набора протоколов могут и не поддерживать.

Рассмотрим два основных примера использования gated в локальной сети: вместо routed на обычной машине и на машине-шлюзе в другую сеть. При этом будем опираться на следующую схему, изображенную на рисунке 2.25.

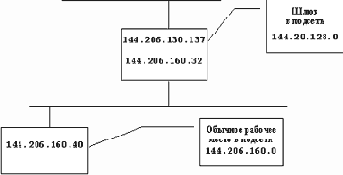

Рис. 2.25. Подключение локальной сети к Internet и настройки gated

Gated настраивается при помощи своего файла конфигурации /etc/gated.conf. Именно в нем пишутся все команды настройки, которые gated проверяет при запуске.

При работе на обычной машине, системе надо только указать интерфейс и протокол динамической маршрутизации, который gated должна использовать:

# # Interface shouldn`t be removed from routing table # interface 144.206.160.40 passive ; # # routing protocol is rip. # rip yes;

В большинстве случаев достаточно просто указать протокол, т.к. интерфейс попадет в таблицу маршрутизации после выполнения команды ifconfig.

Теперь обратимся к настройкам gated на машине-шлюзе. В принципе, можно также обойтись одним указанием на протокол RIP и все будет работать. Если же надо сохранять маршруты через интерфейсы в таблице маршрутов, то следует указать в файле конфигурации оба интерфеса:

# Interfaces shouldn`t be removed from routing table interface 144.206.160.32 passive ; interface 144.206.130.137 passive ; # routing protocol is rip. rip yes;

Однако можно использовать и более сложное описание, основанное на логике работы gated. А логика эта состоит в том , что gated объявляет соседним шлюзам по RIP, что подсеть 144.206.160.0 доступна через интерфейс 144.206.130.137, в свою очередь для подсети gated объявляет, что весь мир доступен через интерфейс 144.206.160.32. Очевидно, что это логика заимствована из архитектуры внешних протоколов маршрутизации и распространена на протоколы внутренние. Это позволяет вести описание маршрутов в едином ключе.


rip yes; export proto rip interface 144.206.130.137 { proto direct { announce 144.206.160.0 metric 0 ; } ; } ; export proto rip interface 144.206.160.32 { proto rip interface 144.206.130.137 { announce all ; } ; } ;

Первая команда export анонсирует подсеть 144.206.160.0 через интерфейс 144.206.130.137. При этом сообщается, что это шлюз в данную подсеть, т.е. интерфейс 144.206.130.137 расположен на машине, которая включена в эту подсеть. О том, что пакеты для подсети надо посылать непосредственно на этот интерфейс говорит предложение proto direct, а то, что интерфейс стоит на шлюзе в подсеть говорит метрика, равная 0.

Второе предложение сообщает всем машинам подсети через интерфейс 144.206.160.32 все маршруты, которые данный шлюз получает из подсети 144.206.128.0 через интерфейс 144.206.130.137. Фактически осуществляется сквозная пересылка всей информации во внутрь системы.

При написании управляющих предложений export следует всегда помнить, что внешнее предложение определяет всегда интерфейс, через который сообщается информация, а внутреннее предложение определяет источник, через который эту информацию получает gated.

Важным является и синтаксис предложений, который сильно смахивает на синтаксис языка программирования С.

Во всех руководствах по gated приводится еще один пример, когда сеть, через подсеть подключают к Internet. Здесь приведем пример из руководства к gated 3.5.

rip yes; export proto rip interface 136.66.12.3 metric 3 { proto rip interface 136.66.1.5 { announce all ; } ; } ; export proto ripinterface 136.66.1.5 { proto rip interface 136.66.12.3 { announce 0.0.0.0 ; } ; { ;

В данном случае все, что gated получает из локальной сети через интерфейс 136.66.1.5 транслируется в подсеть, которая связывает данную сеть с Internet, через интерфейс 136.66.12.3 (речь идет только о маршрутах, так как gated работает только с таблицей маршрутов).

Второе предложение export определяет куда следует отправлять информацию по умолчание из сети, чтобы она достигла адресата, расположенного за пределами данной локальной сети. Адрес 0.0.0.0, который соответствует любой машине за интерфейсом 136.66.12.3 анонсируется через интерфейс 136.66.1.5. для всей локальной сети.

И последние замечания о gated. Они касаются возможности управлять доступом к машинам локальной сети. Если маршрут доступа к машине или локальной подсети не экспортировать во внешний мир, то о машине или подсети никто и не узнает. Правда в этом случае нельзя использовать эти машины для доступа к внешним ресурсам также.
